GN125Hのスペック一覧｜最高馬力/最大トルク・締め付けトルク値・タイヤ/チェーンサイズ・オイル量・消耗品規格

お久しぶりだ。あか吉ザウルスだ。

GN125Hを整備していると、「アクスルナットの締め付けトルクいくつだっけ？」「プラグは何番？」「チェーンサイズは？」と、いちいち調べることがある。

そこで今回は、GN125Hの整備や部品交換で使いやすいように、基本スペックだけでなく、締め付けトルク値・プラグ・バッテリー・チェーン・スプロケット・タイヤなどの規格もまとめてみた。

GN125Hを自分で整備するときに、このページを見れば必要な情報がすぐ分かるようにしている。

間違いなどあれば、コメントで教えて頂けると幸いです。
※なおスペックに関しては、ウェビックサイトを参考にさせていただきました。

ウェビックサイト参照

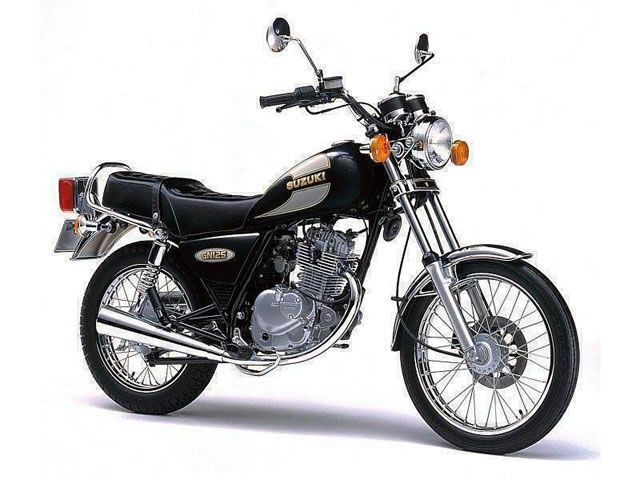

スズキ GN125 2013年式の諸元・スペック情報 | ウェビック
スズキ GN125 2013年式の詳細スペック情報(発売年、タンク容量、燃料供給方式、シート高、最高出力など)。GN125ユーザのための、必要な情報が全てが揃う。さらに！スペック情報からのパーツ検索、タイヤ検索、純正部品まで。バイクのことな...
www.webike.net

※年式・仕様・輸入元などによって数値や部品規格が異なる可能性があります。購入・整備前に現車の仕様も確認してください。

GN125Hのスペック
GN125H｜消耗部品を一覧で確認
空気圧
GN125H｜締め付けトルク値
GN125H｜オイル交換に必要な基本情報
GN125Hの整備・カスタム記事

GN125Hのスペック

項目	GN125H
全長	1945mm
全高	1110mm
全幅	815mm
車体重量(乾燥重量)	110kg
車体重量(装備重量)	122(概算値)kg
シート高	740mm
型式	PCJG9
エンジン	空冷4ストロークSOHC単気筒
排気量	125cc
最高出力	12.5ps(9.2kw)/9500rpm
最大トルク	1.0kg・m(9.8N・m)/8500rpm
燃費	52.6 km/L （ 60 km/h走行時）
標準装着プラグ	CR8E
ギヤ数	５速
クラッチ形式	湿式・多板・コイルスプリング
エンジン始動方式	セルフスターター
燃料供給	キャブレター
排気ガス規制	規制デバイスなし
チェーンサイズ	428 / 116L
スプロケットサイズ	ドライブ(前) -14T
スプロケットサイズ	ドリブン（後）-43T
バッテリー型式	GM7ZAまたは12N7-4A（YB7-A-2相当)
タンク容量	10L（8L+リザーブ2L）
オイル容量	0.95L
フロント懸架装置・サスペンションデータ	テレスコピック
フォークオイル容量	174cc
ブレーキ	F：ディスク　R：ドラム
フロントブレーキ形式	油圧式シングルディスク
リヤブレーキ形式	リーディングトレーリング
タイヤ	F:2.75-18 WT
タイヤ	R:3.50-16 WT
フロントウインカー定格	12V 21w
リアウインカー定格	12V 21w
テールライト	12V 21w/5w-
ヘッドライト備考	12V 35w/35w
ヘッドライト	12V 35w/35w
ヘッドライト	バルブ規格 BA20d
カラー	ブラック、レッド、シルバー、ブルー

GN125H｜消耗部品を一覧で確認

GN125Hの消耗部品はスペック表にもある程度記載しているが、整備や部品交換のときにいちいちスペック表を探すのは面倒である。
そこで、ここでは整備のときに確認しやすいよう、交換する機会の多い消耗部品を一覧にまとめた。
各部品には、GN125Hで使用できる定番商品を中心にAmazonの商品リンクも掲載している。
「そろそろ交換時期かな？」と思ったときや、整備前に必要な部品を確認したいときに、ぜひ活用してほしい。

※商品リンクは参考として掲載している。購入前には、車両の年式・仕様・現物などを確認し、適合する商品を選んでほしい。
※当サイトではアフィリエイト広告を利用している。

スパークプラグ
●ノーマルプラグ：NGK CR8E：Amazon：https://amzn.to/4gupYb2
●イリジウムプラグ：リンクは模索中

バッテリー
※規格：B7-A 12N7-4A GM7Z-4A FB7-A SB7-Aなど
●密閉型：スーパーナットSB7-A密閉式MF　YB7-Aなど互換
Amazon：https://amzn.to/4iCdIYJ
●開放型：リンクは模索中

チェーン・駆動系
※規格：チェーンサイズ：428　リンク数：116Ｌ
●カットしなくてそのまま使えるモノ
EKチェーンSTDノンシール428｜116Ｌ：Amazon：https://amzn.to/46vBAGe●カットする必要ありだが、お買い得なモノ
ＫＭＣチェーン428｜120Ｌ：Amazon：https://amzn.to/4i6pZVn●Fスプロケット
純正規格：１４T
X.A.M Japan (ザムジャパン)１５ＴC3302-15　Amazon：https://amzn.to/4gCNXou

オイル
※オイル粘度10W-40　オイル量：950ml
●UTCオイル１L缶：Amazon：https://amzn.to/4zOGCva
●AZ４L缶：Amazon：https://amzn.to/4zKGHQq

タイヤ
※タイヤサイズ：Fタイヤ：2.75-18　｜　Rタイヤ：3.50-16
●Fタイヤ：DUNLOP F18 2.75-18 4PR WT　楽天：https://a.r10.to/h9FiO5
●Rタイヤ：以前はNR21というIRCのタイヤが定番でしたが、現在製造販売されていないためRタイヤは定番を模索中

ブレーキ
※ブレーキフルード規格：ＤＯＴ４
●オススメのブレーキフルード：ヤマハ(Yamaha) ブレーキフルード DOT4 500ml
Amazon：https://amzn.to/3V0dqkC●Fブレーキパッド：ベスラ(Vesrah) オーガニック SD-346
リンク模索中
●Rブレーキシュー：ベスラ(Vesrah) ブレーキシュー VB-302S
Amazon：https://amzn.to/4qLCkAu

空気圧

※タイヤが純正サイズの場合
Fタイヤ：2.75-18
Rタイヤ：3.50-16

1人乗り時
フロントタイヤ：１７５kPa
リアタイヤ：２００kPa

2人乗り時
フロントタイヤ：１７５kPa
リアタイヤ：２２５kPa

空気圧は徐々に減っていくものだ。あか吉ザウルスの場合は娘とタンデムすることが多々あるし、
毎月確認するのも面倒なので、
Fタイヤ：２００kPa
Rタイヤ：２５０kPa
と少々多めに入れている。まだ点検は1か月ではなく、2か月毎だ。随分とズボラな性格かもしれない（笑）

GN125H｜締め付けトルク値

締め付けトルク値はGN125Eのサービスマニュアルをもとに表にまとめてみた。
GN125-2F・EN125乗りの方は参考になるかもしれない。

部位	Nm
オイル交換類
オイルドレンプラグ	25～29
オイルフィルターカバーボルト	6～8

駆動類
フロントアクスルナット	35～51
リアアクスルナット	51～79
スプロケットナット（フロント）	78～98
スイングアームピボットナット	49～78

フロントブレーキ類
ディスクローター	15～25
キャリパーボルト	15～25
ブレーキホースバンジョーボルト	20～25

エンジン類
シリンダーヘッドカバーボルト	8～10
ロッカーアームシャフト	8～10

GN125H｜オイル交換に必要な基本情報

オイル類
純正指定オイル粘度：10W-40
オイル交換量（フィルター交換なしの場合）：約850ml
オイル交換量（フィルター交換ありの場合）：約950ml
※オイル量の最終確認はオイル点検窓で行う。L～Fの間にあればOK！

ドレンボルト類
ドレンパッキン：Ｍ１４　Amazonリンク：https://amzn.to/4wRItMU
ドレンボルトサイズ：１７mm
オイルフィルターカバーボルトサイズ：７mm
