お久しぶりです。あか吉ザウルスです。今回はGN125Hのタンク下にある謎のカプラーの配線について記事にします。

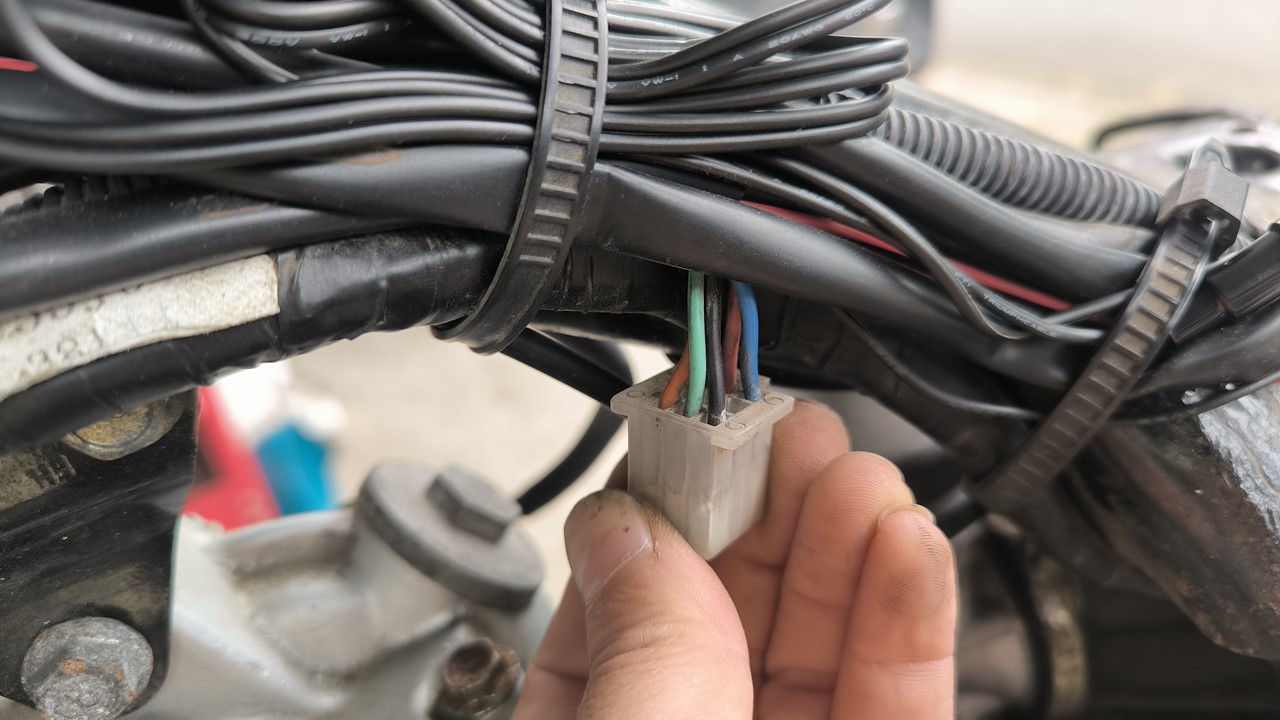

タンクを外すと出現する怪しげなカプラー。こいつは元々セキュリティー装置を取り付ける為のものらしい。片方だけのカプラーなので、一見自分のGNくんに配線不良があると思ってしまう。
このカプラーは常時電源やキーオン時に通電するイグニッション電源もあり、意外と使えるのだ。

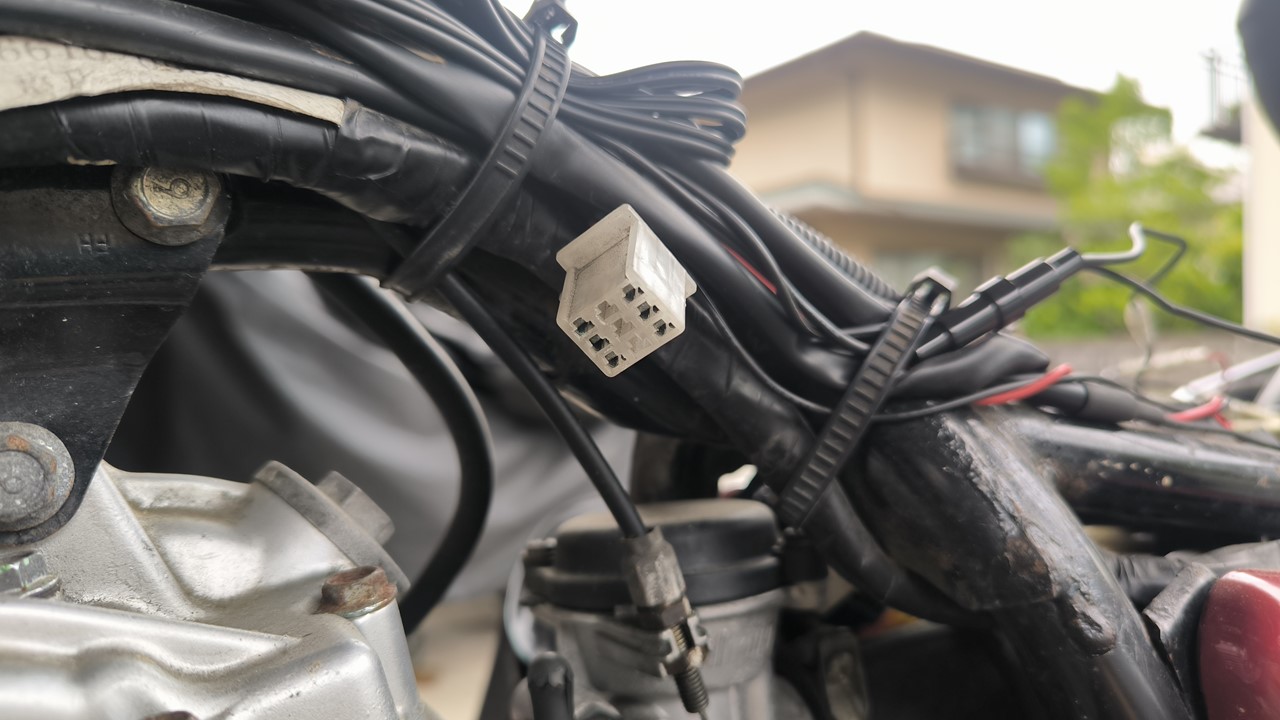

９ピンカプラーだが実際使用してあるのは６本。
- 赤：プラス常時電源
- 橙：キーオン時プラス電源
- 黒白：マイナス
- 黒：左ウインカー
- 緑：右ウインカー
- 青：不明？
橙はイグニッション電源の為、USB電源やグリップヒーターにも使えるし、リレーをかませる時にも重宝する。ちなみに端子の規格は110型で９ピンカプラーはこれ！https://amzn.to/3HtvJIm
ぜひこのタンク下の隠しカプラ―を活用してみてはいかがでしょうか。
