バッテリー⊕端子から電源を取るやり方　秘密の方法

お久しぶりです。あか吉ザウルスです。

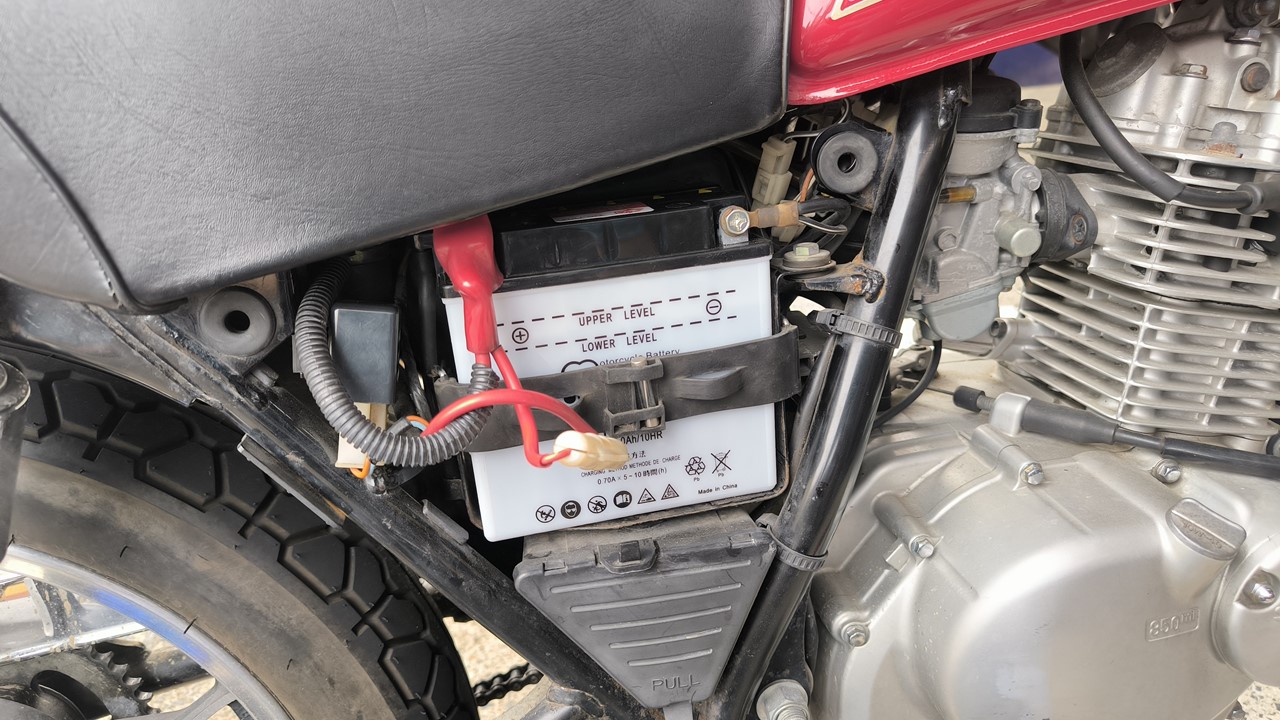

今回はちょっと小ネタですが、意外と知らない方もおられるのではないだろうか。それはバッテリー⊕端子から電源を取る方法についてです。バッテリー⊕端子から直接電源を取ることがあるのは、リレーと使用する時だと思います。リレーを使用してそこからグリップヒーターだのUSB電源などの電装品を取付することがあると思います。そこで問題となるのはバッテリー⊕端子から取ると⊕端子カバーと干渉して不格好になってしまったり、バッテリー交換時に外さないといけない配線が増えて面倒になることがあります。

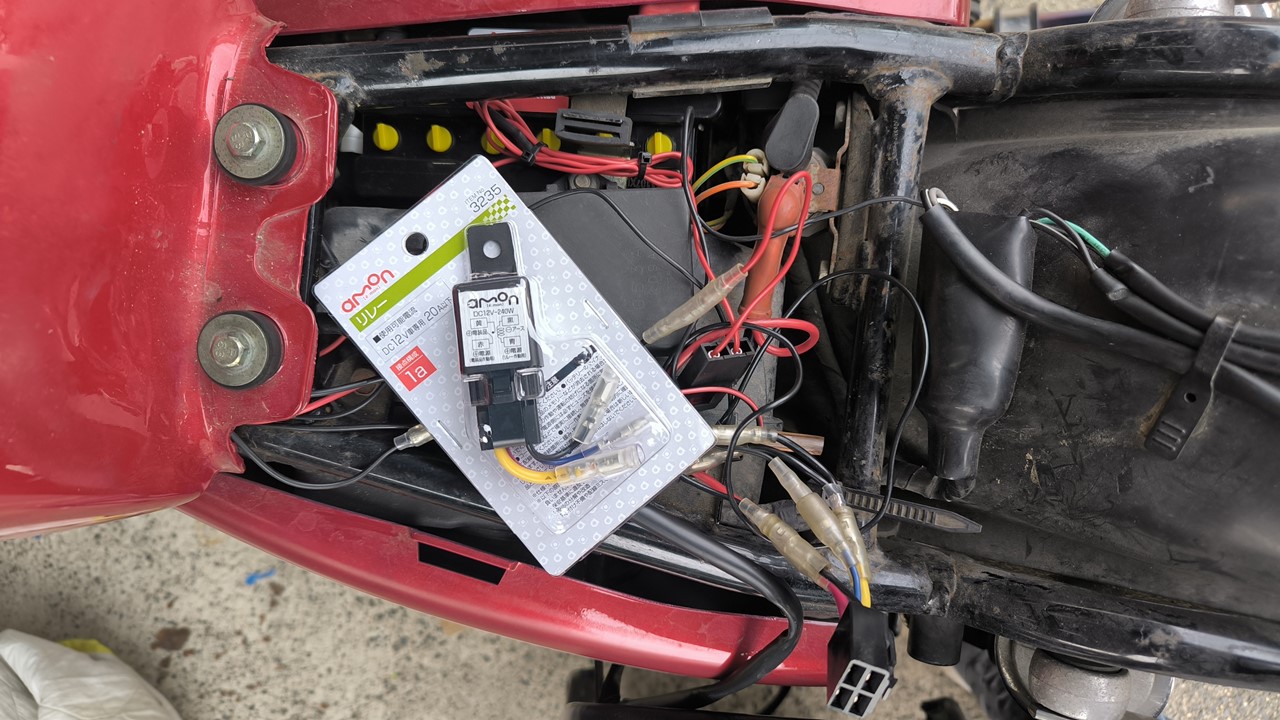

ちなみにあか吉ザウルスが使用しているリレーはこちら！https://amzn.to/3ZI3zzN

あか吉ザウルスは電装品を装着する時にはリレーをかませるのですが、

スターターリレーは基本的にバッテリー直結です。キーオンでセルスイッチを押した時にセルに電気が流れる仕組みです。

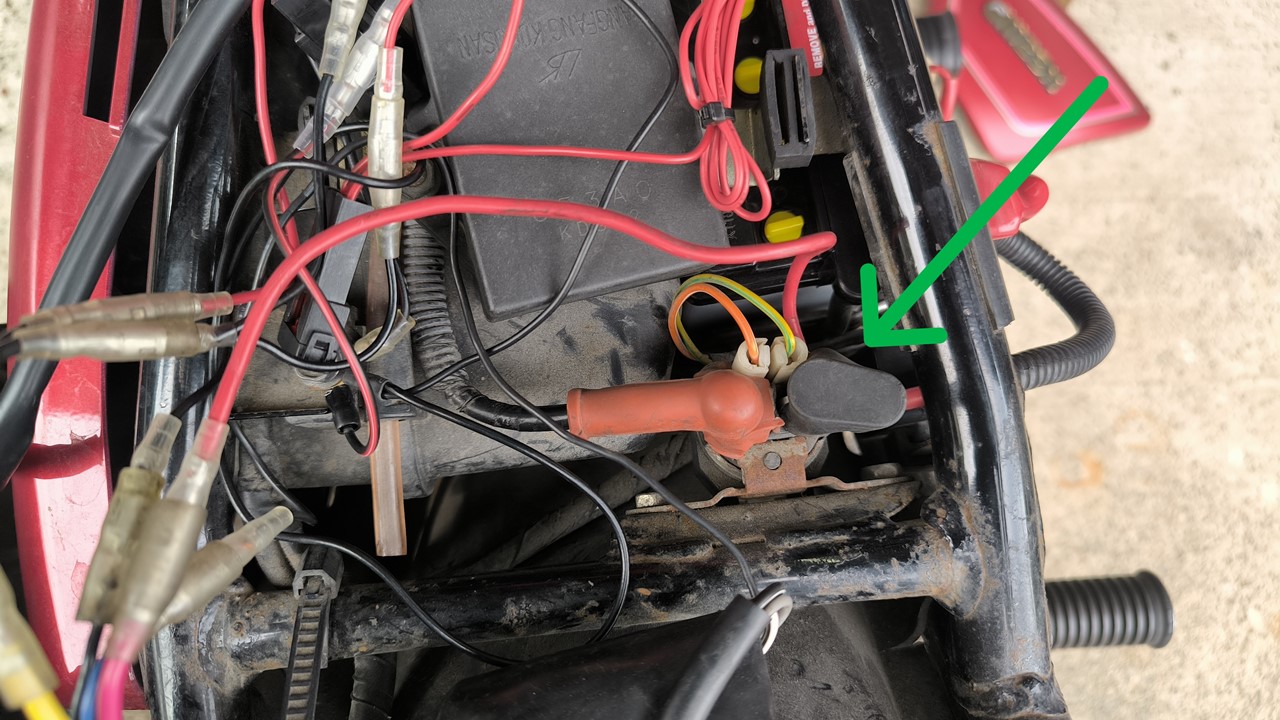

GNの場合はバッテリーのすぐ上にスターターリレーがあります。GNの場合、注意しないといけないのは、リレーの赤いカバーが付いている側はマイナス端子ということ。　なので黒いカバーがついている方にクワ型端子を共締めします。

こうすることでバッテリー端子がスッキリし、見た目だけではなく使い勝手がよくなりますよ！皆さんもバッテリー⊕端子から電源を取らずにスターターリレーから取ってみてはいかがでしょうか。
